产品名称：501T调节阀 551T调节阀 520T调节阀
产品品牌：天津一标
连接形式：对夹、法兰、卡箍、焊接
公称通径：DN50～DN3600
公称压力：PN6、PN10、PN16、PN25
试验压力：公称压力×1.1倍
外表喷涂：喷涂
驱动形式：手动、气动、电动、液动
适用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
阀体材质:304.306.316L.WCB.HT200
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式：切断型，调节型,手动控制
电源电压：220VAC、24VAC
输入信号:4～20mA/1～5VDC/0～20mA/0～10VDC
|
本体形式 |

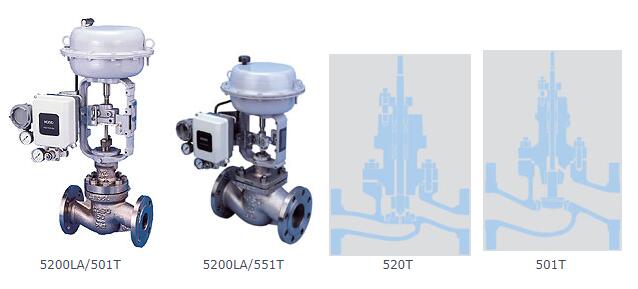

501T:球形阀 | 551：球形阀 | 520T：球形阀 | |
| 511T:角阀 | ||||
|
公称通径 |
1/2"(15A)～8"(20A) |
3/4"(15A)～8"(80A) | 1/2"(15A)～1"(20A) | |
|
阀芯尺寸 |
1/8"(6A)～8"(200A) |
1/4"(8A)～3"(80A) | 1/64"(1A)～1/16"(3A) | |
|
公称压力 |
ANSI Class 150-1500 JIS 10K～40K |
ANSI Class 150 JIS 10K～40K |
ANSI Class 150-600 JIS 10K～40K | |
|
流体温度 |
-196～+538℃ |
-196～+200℃ | -45～+538℃ | |
|
连接方式 |
法兰式(RF,RTJ),焊接型(SW、BW) | |||
|
阀体材质 |
SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CF8,SCS14A/CF8M,ETC | |||
|
阀内件材质 |
SUS316,SUS316+Stellite,SUS316+TFE etc. |
SUS316+Stellite | ||
|
可调比 |
50:1～30:1 |
6.8～8.8 | ||
|
流量特性 |
Liner,Eq%,On～Off |
Modified Eq% | Needle flow | |
|
阀座泄漏量 |
硬密封 |
额定Cv×0.01% | ||
|
软密封 |
微汽泡级 | |||
|
执行机构 |
5200LA:气动薄膜式执行机构 6300LA:气动活塞式执行机构 3500LB,3600LB:全电子式执行机构 3800LA:电液式执行机构REXA | |||
