520C 530C调节阀-天津市一标阀门制造有限公司
天津市一标阀门制造有限公司

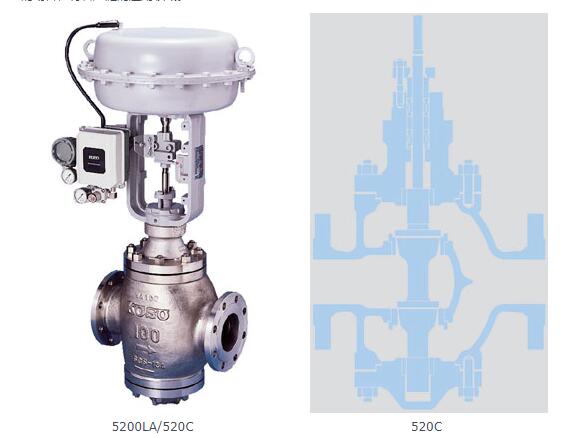

产品名称：520C 530C调节阀
产品品牌：天津一标
连接形式：对夹、法兰、卡箍、焊接
公称通径：DN50～DN3600
公称压力：PN6、PN10、PN16、PN25
试验压力：公称压力×1.1倍
外表喷涂：喷涂
驱动形式：手动、气动、电动、液动
适用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
阀体材质:304.306.316L.WCB.HT200
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式：切断型，调节型,手动控制
电源电压：220VAC、24VAC
输入信号:4～20mA/1～5VDC/0～20mA/0～10VDC
| 本体形式 |
520C |
530C | |
| 公称通径 |
1"(25A)-14"(350A) |
3/4"(20A)-8"(200A) | |
| 公称压力 |
ANSI Class 150-600·JIS 10K～40K | ||
| 流体温度 |
-196～+538 ℃ | ||
| 连接方式 |
法兰型(RF,RTJ),焊接型(SW,BW)Flanges(RF,RTJ),Butt Weld Socket Weld | ||
| 阀体材质 |
SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CFB,SCS14A/CFBM etc. | ||
| 阀内件材质 |
SUS316,SUS316+Stellite | ||
| 可调比 |
30:1 | ||
| 流量特性 |
等百分比,线性,开关Q孔 | ||
| 阀座泄漏量 | P孔 |
额定Cv×0.5% ANSI CLASS II |
额定Cv×0.01% ANSI CLASS IV |
| Q孔 |
微气泡级 |
额定Cv×0.010% | |
| 执行机构 |
5200LA:气动薄膜式执行机构
6200LA:气动活塞式执行机构 3500LB,3600LB:全电子式执行机构 3800LA:电液式执行机构REXA | ||
