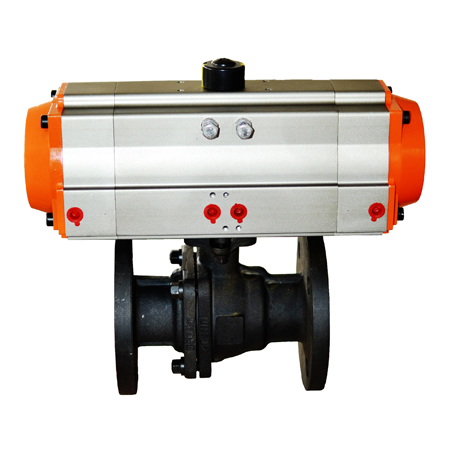

罐装系统气动球阀
阀体材质：WCB、304、316、316L等
阀芯材质：WCB、304、316、316L等
阀座材质：PTFE、PPL、合金+STL
连接方式：法兰式 、卡箍式、焊接式、螺纹式
法兰标准：GB、ANSI、DIN、JIS
压力等级：PN16、PN25、PN40 、PN64等
气动执行器：双作用、单作用常闭、单作用常开
气动附件：电磁阀、空气过滤减压阀、电气定位器、手轮等
二段式气动球阀产品概述及用途
二段式气动球阀是用于定量罐装系统中实现分程控制的气动阀，主要球阀、三段式气动执行器、限位开关、2个电磁阀、限位开关、气源过滤器组成。二段分程控制即：0°,45°,90°或0°,90°,180°，中位置可以选择任意位置。产品主要用于石油、化工、包装等罐装装车系统中。
特点与标准
实心球芯，用料足。同等规格产品比同行重。
耐火，防静电处理，阀杆防爆出装置，保证系统安全。
高平台设计符合ISO5211标准，可以ISO5211标准执行器，直接连接。互换性好
硅溶胶精密铸造阀体，结构紧密，尺寸精度高。外观精美。
主要性能参数
| 气动执行器 | 双作用、单作用常闭式、单作用常开式 |
| 附件可选 | 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构 |
| 电压 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
| 公称通径 | DN15-350mm |
| 公称压力 | 1.6MPa、2.5MPA |
| 适用温度 | -30~450℃ |
| 连接方式 | 法兰式、螺纹式、焊接式、卡箍快装式等 |
| 阀体结构 | O型浮动球 |
| 阀体材质 | WCB、304、316、316L等 |
| 阀板材质 | WCB、304、316、316L等 |
| 阀座衬里 | PTFE、PPL、硬密封 |
| 适用介质 | 蒸汽、水液、气体、油品等 |
● 二段式气动球阀工作原理图
